作者: 電腦超人 時間: 2013-3-15 01:39 標題: Elastix+pfSense設定問題

最迎試在VM中建了一台Elastix...router是用pfSense的...
在Port forward中已設定了Port 80可進入Elastix的adminpage(成功的)
但是也設定了Port forward 5060,5061,10000-20000和4569...但是Trunk add了後也是顯示"Request sent"

但是因為我的Elastix是有兩張LAN card的...
如果用另一張LAN(WAN,直接出街)的走法的話...是可以成功Registered的...

我的pfSense中還有沒有甚麼需要設定嗎?

作者: alang 時間: 2013-3-15 11:28

我用 pfsense 也好幾年了，感覺你的問題是在 Elastix 主機的 default gateway

作者: 電腦超人 時間: 2013-3-15 12:22

Elastix主機default dateway是指向pfSense的LAN port IP(192.168.13.1)的...
如果要經webadmin page或是SSH進elastix是沒問題的...所以我一直想會否在pfSense的NAT Port Forward設定有問題......

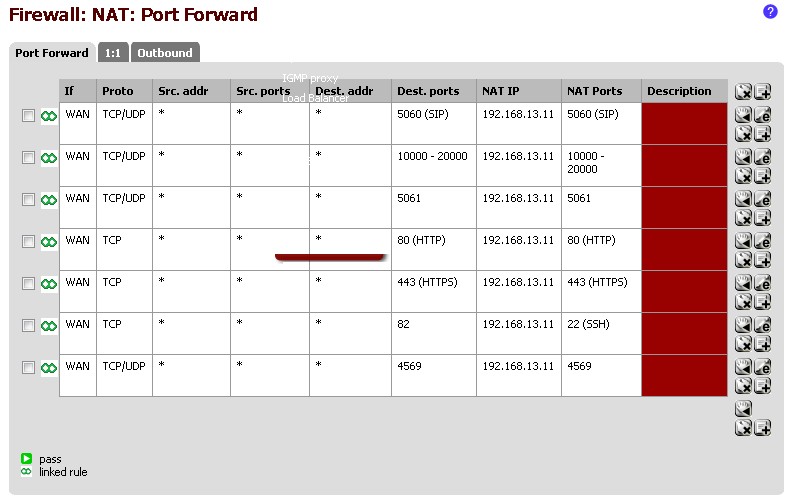

圖片附件: 2013-03-15_120237.JPG (2013-3-15 12:21, 76.85 KB) / 下載次數 1282
http://telecom-cafe.com/forum/attachment.php?aid=2273&k=f700de1b60027ec7488a36a4d28689f7&t=1761890136&sid=5PBnsT

作者: alang 時間: 2013-3-17 13:09

本帖最後由 alang 於 2013-3-17 13:10 編輯

請提供以下資訊：
- Elastix 的 sip_nat.conf 設定
- 以下指令的輸出
# ifconfig -a
# route -n
# asterisk -rx "sip show settings"

pfsense: 建議但非必要
- port 5060, 10000-20000 只需開放 UDP 即可
- port 4569 只需開放 TCP
- port 5061 這通常是用於加密連線，如系統不支援可以不用開啟

還有，請再描述一下目前遇到的問題。

作者: 電腦超人 時間: 2013-3-18 21:29

請提供以下資訊：
- Elastix 的 sip_nat.conf 設定
- 以下指令的輸出
# ifconfig -a
# route -n
# asterisk ...
alang 發表於 2013-3-17 13:09

[root@voip01 ~]# ifconfig -a
eth0    Link encap:Ethernet  HWaddr
      inet addr:192.168.13.11  Bcast:192.168.13.255  Mask:255.255.255.0
      UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
      RX packets:413337 errors:0 dropped:0 overruns:0 frame:0
      TX packets:256680 errors:0 dropped:0 overruns:0 carrier:0
      collisions:0 txqueuelen:1000
      RX bytes:31747434 (30.2 MiB)  TX bytes:112836610 (107.6 MiB)

eth1    Link encap:Ethernet  HWaddr
      inet addr:[Public IP]  Bcast:[Public.255]  Mask:255.255.255.0
      UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
      RX packets:98150 errors:0 dropped:0 overruns:0 frame:0
      TX packets:7669 errors:0 dropped:0 overruns:0 carrier:0
      collisions:0 txqueuelen:1000
      RX bytes:19678943 (18.7 MiB)  TX bytes:4923301 (4.6 MiB)

lo       Link encap

ocal Loopback
      inet addr:127.0.0.1  Mask:255.0.0.0
      UP LOOPBACK RUNNING  MTU:16436  Metric:1
      RX packets:127472 errors:0 dropped:0 overruns:0 frame:0
      TX packets:127472 errors:0 dropped:0 overruns:0 carrier:0
      collisions:0 txqueuelen:0
      RX bytes:15173754 (14.4 MiB)  TX bytes:15173754 (14.4 MiB)

[root@voip01 ~]# route -n
Kernel IP routing table
Destination    Gateway       Genmask       Flags Metric Ref Use Iface
[Public.0] 0.0.0.0       255.255.255.0 U    0    0       0 eth1
192.168.13.0 0.0.0.0       255.255.255.0 U    0    0       0 eth0
169.254.0.0    0.0.0.0       255.255.0.0    U    0    0       0 eth0
0.0.0.0       192.168.13.1 0.0.0.0       UG 0    0       0 eth0

[root@voip01 ~]# asterisk -rx "sip show settings"

Global Settings:
----------------
  UDP Bindaddress:       0.0.0.0:5060
  TCP SIP Bindaddress: Disabled
  TLS SIP Bindaddress: Disabled
  Videosupport:          No
  Textsupport:          No
  Ignore SDP sess. ver.:  No
  AutoCreate Peer:       No
  Match Auth Username: No
  Allow unknown access: No
  Allow subscriptions: Yes
  Allow overlap dialing:  Yes
  Allow promisc. redir: No
  Enable call counters: No
  SIP domain support:    No
  Realm. auth:          No
  Our auth realm       asterisk
  Use domains as realms:  No
  Call to non-local dom.: Yes
  URI user is phone no: No
  Always auth rejects: Yes
  Direct RTP setup:    No
  User Agent:          FPBX-2.8.1(1.8.20.0)
  SDP Session Name:    Asterisk PBX 1.8.20.0
  SDP Owner Name:       root
  Reg. context:          (not set)
  Regexten on Qualify: No
  Legacy userfield parse: No
  Caller ID:             Unknown
  From: Domain:
  Record SIP history:    Off
  Call Events:          Off
  Auth. Failure Events: Off
  T.38 support:          No
  T.38 EC mode:          Unknown
  T.38 MaxDtgrm:       -1
  SIP realtime:          Disabled
  Qualify Freq :       60000 ms
  Q.850 Reason header: No
  Store SIP_CAUSE:       No

Network QoS Settings:
---------------------------
  IP ToS SIP:          CS3
  IP ToS RTP audio:    EF
  IP ToS RTP video:    AF41
  IP ToS RTP text:       CS0
  802.1p CoS SIP:       4
  802.1p CoS RTP audio: 5
  802.1p CoS RTP video: 6
  802.1p CoS RTP text: 5
  Jitterbuffer enabled: No

Network Settings:
---------------------------
  SIP address remapping:  Disabled, no localnet list
  Externhost:          <none>
  Externaddr:          (null)
  Externrefresh:       10

Global Signalling Settings:
---------------------------
  Codecs:                0xe (gsm|ulaw|alaw)
  Codec Order:          ulaw:20,alaw:20,gsm:20
  Relax DTMF:          No
  RFC2833 Compensation: No
  Symmetric RTP:       No
  Compact SIP headers: No
  RTP Keepalive:       0 (Disabled)
  RTP Timeout:          0 (Disabled)
  RTP Hold Timeout:    0 (Disabled)
  MWI NOTIFY mime type: application/simple-message-summary
  DNS SRV lookup:       Yes
  Pedantic SIP support: Yes
  Reg. min duration    60 secs
  Reg. max duration:    3600 secs
  Reg. default duration:  120 secs
  Outbound reg. timeout:  20 secs
  Outbound reg. attempts: 0
  Notify ringing state: Yes
Include CID:       No
  Notify hold state:    Yes
  SIP Transfer mode:    open
  Max Call Bitrate:    384 kbps
  Auto-Framing:          No
  Outb. proxy:          <not set>
  Session Timers:       Accept
  Session Refresher:    uas
  Session Expires:       1800 secs
  Session Min-SE:       90 secs
  Timer T1:             500
  Timer T1 minimum:    100
  Timer B:             32000
  No premature media:    Yes
  Max forwards:          70

Default Settings:
-----------------
  Allowed transports:    UDP
  Outbound transport:    UDP
  Context:             from-sip-external
  Force rport:          Yes
  DTMF:                rfc2833
  Qualify:             0
  Use ClientCode:       No
  Progress inband:       Never
  Language:
  MOH Interpret:       default
  MOH Suggest:
  Voice Mail Extension: *97

作者: 電腦超人 時間: 2013-3-18 21:39

現在的問題是...
如果我經pfSense走的話...sip show registry是顯示 Request Sent的...但不是Registered

因為我的Elastix是有兩張LAN的...
另一張是直接接上WAN port...
如果我將elastix的gateway設定為WAN port的那邊...Trunk立即轉為Registered...

我在想是否在pfSense裡設定DNS之類的...
因為我是用HKBN 2b的...平常有用asterisk的朋友也知道要在/etc/hosts中設定s2hkbntel.net那些設定才能resolve到的......
PS:elastix的DNS是用ISP那個...

作者: alang 時間: 2013-3-19 16:26

如果你的 asterisk 要透過 LAN 經由 pfsense 作 port forwarding，必須設定 sip_nat.conf

如果你的 asterisk 要透過 WAN 直接與外部連線，sip_nat.conf 不用設

通常 asterisk 會同時處於 LAN 與 WAN 環境，它的用戶端也是分開，意思是 LAN 的用戶就以 LAN 的位址註冊；WAN 用戶就以 WAN 位址註冊

作者: 電腦超人 時間: 2013-3-21 03:35

啊~各位抱歉...
好像說漏了最重要一點...
我想說的是HKBN 2b帳號在pfSense後未能registered...但是直接經elastix的WAN註冊是可以的...

經pfSense後註冊HKBN 2b的話LOG會顯示" Registration for '3XXXXXXXhk@s2hkbntel.net' timed out, trying again (Attempt #XXXX)"

也試過跟alang兄所提及修改sip_nat.conf好像也不行...

很抱歉剛剛看回全文才驚覺好像說漏了"HKBN 2b"註冊不了......

作者: alang 時間: 2013-3-22 10:44

原來是 outbound trunk 不能註冊。

可否將 eth1 先暫時停用，然後重啟 asterisk 試試看，指令如下

# ifconfig eth1 down
# route -n 檢查 public IP 路由應該已經被清除
# service asterisk stop
# service asterisk start

如沒有幫助，將 asterisk 開啟 debug 看看有沒更多的訊息可以分析
#asterisk -rvvvvvvvv
CLI> core set debug 10
用完記得調回來

作者: 電腦超人 時間: 2013-3-24 11:05

應該是pfSense的設定問題...
因為我轉了另一款router後立即Registered了......

pfSense真是不易設定呢......

作者: alang 時間: 2013-4-15 12:36

試試看，我也不確定有沒有用

Firewall > NAT > Outbound > Add a static route

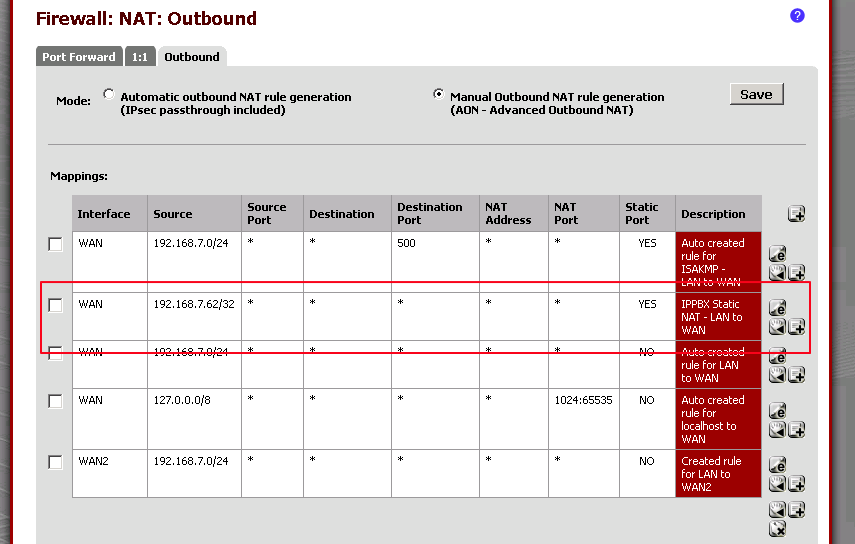

圖片附件: pfsense-outbound_static_route.png (2013-4-15 12:36, 35.53 KB) / 下載次數 1516
http://telecom-cafe.com/forum/attachment.php?aid=2429&k=5df1bbaf0f3ea7c55206747a9fca80b4&t=1761890136&sid=5PBnsT

作者: lamsoft 時間: 2013-4-15 13:09

使用asterisk + pfsense 2.0 RC 沒有問題
估計係NAT outbound出現問題, 同埋我要設定outbound udp port 5060 要用static outbound, 即

voip_pbx:5060 > pfsense_ip:5060 > vsp:5060
對方voip server 必須見到你係用5060 udp connect去 port 5060.. 因為如果唔咁樣設定, 比你register到都唔可以接到call (至少pennytel必需咁様設定)

如果用dynamic NAT, 有機會係
voip_pbx:5060 > pfsense_ip:xxxxx > vsp:5060 (xxxxx port > 30000, dynamic port assigned by pfsense)

作者: 浮雲1965 時間: 2013-4-17 23:58

我用 pfsense 也好幾年了，感覺你的問題是在 Elastix 主機的 default gateway
alang 發表於 2013-3-15 11:28

請問Alang, 真是太多野要請教你了。我在試pfsense, 我想弄個透明防火墻，放在data center機柜里使用。我的pfsense是有3個網卡口，打算，第一個網卡口rl0用作pfsense的管理，接在一臺有openvpn server機器的內網（這樣我就可以經openvpn進入機柜的內網，然後管理pfsense。另外2個網卡口，一個(bg0)就接IDC的網線入口，另一個網卡口(bg1)就接機柜的交換機，然后交換機上就分別連其他的server的public port. 這個方案可以嗎？是不是將bg0及bg1設置成bridge就可以？ set rules時，是在bridge上set rules? 還是分別在bg0及bg1上set rules?
謝謝！

作者: alang 時間: 2013-4-18 16:36

幾個建議如下:
1. pfsense 已經內建有 OpenVPN 服務，應該不需要另一台 OpenVPN Server
2. pfsense 應該要扮演 LAN 與 WAN 之間的出口，3 個網卡可以這樣分配
WAN x2
LAN x1

切記: 網路規畫上應該要力求簡單、清楚，一旦將架構搞得愈複雜，不僅難維護，可靠度也會降低

要不要設成 bridge 這很難說，要視不同情況以及用途。

作者: 浮雲1965 時間: 2013-4-18 18:25

回復 14# alang

1. openvpn server，是目前已有個VM guest在跑了。如果真是上了pfsense, 在考慮整合openvpn server.
2. 如何設2個wan口呢？
3. 我打算照以下的指南設置，可以嗎？
http://people.pharmacy.purdue.ed ... William%20Tarrh.pdf

謝謝！

作者: alang 時間: 2013-4-19 11:39

本帖最後由 alang 於 2013-4-19 11:40 編輯

可以。

要新增第二個 WAN，必須先確定 pfsense 有先偵測到網卡，並且完成驅動。

如果不是第一次安裝，需要在 Console 下，先新增第二個網路介面裝置，然後才能從 Web-UI 繼續操作

OSSLab 教學: http://goo.gl/9xWqt

作者: 電腦超人 時間: 2013-4-22 17:42

最近重新試一下用pfsense+asterisk...
好像也是不太行...

registry總是喊...
Registration for '34567890＠s2hkbntel.net' timed out, trying again

再看一下pfsense...
總會顯示(HKBN 2b和nonoh也會)
udp 203.80.89.139:5060 <- 192.168.3.X:5060 NO_TRAFFIC:SINGLE
udp 192.168.3.X:5060 -> 59.148.212.154:42313 -> 203.80.89.139:5060 SINGLE:NO_TRAFFIC

另外sip show peers的話...
HKBN 2b好像總是UNREACHABLE...但試過nonoh及pennytel是可以的...
(PS:sip show registry的話HKBN 2b跟nonoh也是timeout)

作者: alang 時間: 2013-4-23 10:11

如果是因為 SIP provider 關係，確實很難查以及修正

作者: 電腦超人 時間: 2013-4-23 11:28

如果是因為 SIP provider 關係，確實很難查以及修正
alang 發表於 2013-4-23 10:11

我想應該不是...
因為不只一家SIP Provider timeout...
我試了3家好像也是不行...(HKBN 2B+NONOH+Pennytel)

我早前用dd-wrt的話只要set port forward就可以了...
不知為何轉用pfsense或astaro後便是這樣...

應該不會關因為我放在ESXi VM裡的原故吧......

作者: alang 時間: 2013-4-24 10:02

與 ESXi 無關，我的 pfsense 與 Asterisk 都是 guest OS

唯一的差別是我的 Asterisk 只用一張網卡，而你的是兩張

pennytel 可以用

作者: 電腦超人 時間: 2013-5-3 01:08

終於OK了~
不知是否在service provider還是router(還是其他?)有什麼問題...
早幾天試試吧全部register=>完全停掉...
昨天再把其中一句試再register後又正常...可以正常registered!
之後把其他的再起動...全部已經registered了~!

這幾個星期謝謝大家幫忙~
