標題: Intel D510MO + Notebook Harddisk + PCI AX400P = power 17W [打印本頁]

作者: 角色    時間: 2010-8-27 13:56     標題: Intel D510MO + Notebook Harddisk + PCI AX400P = power 17W

因为最近买入了一个Watt meter,那么可以测一下我的Intel D510MO + Notebook Harddisk + PCI AX400P,发现在平时只有17W。真的可以作长期工作。

如果在换N270,我估计会更加低。


角色
作者: lttliang    時間: 2010-11-18 17:15

本帖最後由 lttliang 於 2010-11-18 17:17 編輯
因为最近买入了一个Watt meter,那么可以测一下我的Intel D510MO + Notebook Harddisk + PCI AX400P,发现 ...
角色 發表於 2010-8-27 13:56



   你确定你的功率计量仪  冇问题吗?  ATOM230 的CPU按照资料来说是8W的功率,但是按理来讲 应该比你块510的底板功率要低先岩啊  但系我这里显示的是34W

我的配置是  技嘉230底板   1G RAM    20G笔记本硬盘   AX400P(2 FXO +2 FXS)   centos5.5+asterisk1.47+gui
作者: 角色    時間: 2010-11-18 19:32

你说的8W是CPU,还没有算南北桥。可能你的南北桥非常耗电。

角色
作者: lttliang    時間: 2010-11-18 20:31

你说的8W是CPU,还没有算南北桥。可能你的南北桥非常耗电。

角色
角色 發表於 2010-11-18 19:32



   。。。。唔知仲有边款atom型号的底板  功率比较低呢?

ATOM 230不太适合做asterisk服务器 功率太大了  居然达到34W  我部E5200的主机先至49W  另一部Q6600的主机功率是110-136W
作者: 角色    時間: 2010-11-18 22:04

D525底板也非常省电,因为它的南北桥用NM10。

角色
作者: ckleea    時間: 2010-11-18 22:18

回復 5# 角色

I am searching for one with 4G Ram, dual LAN and at least one PCI.
作者: lttliang    時間: 2010-11-19 11:00

D525底板也非常省电,因为它的南北桥用NM10。

角色
角色 發表於 2010-11-18 22:04



    省电是多少啊?  卖电脑的人骗我  话230先   10几W   昨日买个功率计量器一计  34W  顶
作者: bubblestar    時間: 2010-11-19 11:13

本帖最後由 bubblestar 於 2010-11-19 11:17 編輯

回復 6# ckleea




呢度有1 - 4 LAN 的ATOM PC BOARD 及 PC 賣,相關配件也不少,都幾多不同組合選擇,專係賣ITX 的東西,價錢尚可,慢慢揀。

http://shop.ebay.com.hk/mitxpc123/m.html

剛剛出咗一隻 5 LAN Intel Atom N550 Mini-ITX w/ 5xGbLAN,1G,M350​,NC9C-550-LF,不過得2GB RAM
作者: ckleea    時間: 2010-11-19 13:20

呢架都OK. 加 LAN 可以用USB to Giga LAN
http://cgi.ebay.com.hk/Intel-D52 ... hash=item5d2c0fd716
作者: ckleea    時間: 2010-11-20 16:48

回復 9# ckleea

呢架點睇

Intel D525MWV Mini-ITX Motherboard
M300 Mini-ITX Enclosure with PCI Riser
M3-ATX Automotive Power Supply
Atheros Bluetooth + WIFI MiniPCIe Adapter Kit

連運費差唔多 US$300
作者: bubblestar    時間: 2010-11-20 18:31

回復 10# ckleea


呢一SET 唔錯,我都想要,價錢都OK,在香港,D525 淨板都要HK$750 - HK$799。但沒有CF enclosure 同 mini PCIe ,只有外國或國內先至有呢D設備。

電源方面,你講嘅係唔係呢個   PicoPSU-90: 90W DC-DC Power Supply,呢樣我唔係好識,最緊要夠馬力,電力去推。不過SIZE好SLIM。正!

款式即是呢個?? http://cgi.ebay.com.hk/Intel-D52 ... hash=item5d2c0f8928
作者: ckleea    時間: 2010-11-20 20:22

The build is like this. Will go for DDR3 x 4GB

http://cgi.ebay.com/ws/eBayISAPI ... p;item=130288077018

The power supply would also be switched to the M3-ATX (125W max) to accommodate the enclosure change.

Your subtotal comes to: $ 245.80, which includes:
Intel D525MWV Mini-ITX Motherboard
M300 Mini-ITX Enclosure with PCI Riser
M3-ATX Automotive Power Supply
Atheros Bluetooth + WIFI MiniPCIe Adapter Kit

Shipping rates to Hong Kong:
USPS Priority Mail International: $54.00 (6-11 Day estimated)
USPS Express Mail International: $64.50 (5 Day estimated)
We highly recommend USPS Express Mail service.
作者: bubblestar    時間: 2010-11-20 21:52

Have you placed order with them already?  If this pc arrives, could you upload a few picture here for my reference?  I am very intersted in this M3-ATX Automotive Power Supply, especially the overall connection picture after setup.  It must be cool.

I ask as I don't have any experience in setting up this PSU of its kind.  Hope it will not bother you too much.

The overall configuration is also my cup of tea and will consider to get one like you as well.
作者: ckleea    時間: 2010-11-20 22:03

回復 13# bubblestar

Not yet because I have some worries on the power supply as well. As you can see, I need to buy RAM and harddisk and TDM400 card. Cost will be about 5K. Not inexpensive!
作者: ckleea    時間: 2010-11-21 13:25

本帖最後由 ckleea 於 2010-11-21 13:34 編輯

剛剛係灣仔電腦城,有一架細機行ATOM D525+ Nvidia ION chip,叫HK$1680,加RAM 和HD 要2100 -2200,非常細,好似部notebook DVD ROM,不過冇expansion。
作者: bubblestar    時間: 2010-11-21 15:35

其實我覺得條數如果咁計才能作比較。要起一台包括Telephony Card 的SERVER,有一些東西是不能缺少的成本,無論是買什麼機種,作什麼用途也要計算在內。

1.  RAM
2.  HDD
3.  Telephony Card + daughter's card

下面剩下來的東西就可以比較平貴,實用與否、值或不值的問題了,長遠省下來的實際電費支出也要考量;若要有 "我為人人",及為了要有大我精神的話,還要考慮低碳環保等環節了。

1.  要不要mini PCIe WiFi
2.  是否需要 2 RAM Slots x 2G RAM = 4GB RAM
3.  要傳統耗電的Power Supply 定係要長遠省電的Pico Power Supply
4.  底板是否有其它額外功能提供,例如Gigabyte D525 有多三倍USB電力輸出,方便差電或連接外置DVR-RW 以便裝OS 等等用途;但它沒有mini-PCIe 或 WiFi Slot,咁要睇大家要邊樣啦。
5.  Super slim case 可能平D,但沒有PCI expansion space 去放PCI telephony card;而有提供的機箱稍大一些又會略貴。要非常細,SLIM 又可以食埋張telephony card 的話,別無它選,一定要揀有mini-PCIe 底板 + mini telephony card,結果整體SERVER價錢一定向上。

香港賣的D525 + Nvidia ION chip,多數目標係俾人用來睇HD movies,做SERVER,Nvidia ION chip 好像有些英雄無用武之地。

漁與熊掌,我地大家差不多天天都要面對這類決擇性的兩難局面。
作者: ckleea    時間: 2010-11-21 16:46

就是這個問題,要多功能,有擴張空間,定細D,或要嚟睇電視?
作者: 雯雯    時間: 2010-11-21 17:41

回復 16# bubblestar

第5項方面我見過有些PCI轉接頭是for Super slim case用.
作者: bubblestar    時間: 2010-11-21 19:07

本帖最後由 bubblestar 於 2010-11-21 20:36 編輯

回復 18# 雯雯




Super slim case 根本體形上只能放得下底板,底板內的PCI 完全沒有空間放得入標準SIZE 的Telephony card (mini telephony card 除外,但會貴好多錢)。而且 slim case 亦一般沒有額外型出口給mini telepony card 出入。實際即是現在得 17 x 17 cm 小房間,但要放一張KING SIZE 大床,沒有位了。

雯雯所講的PCI 轉接頭,是把PCI 的Telephony card 接到機箱外面??  有無圖片或網站的相關資料可以參考一下?  我都想見識一下這樣接駁的大概。
作者: lttliang    時間: 2010-11-21 20:17

回復  雯雯




Super slim case 根本體形上只能放得下底板,底板內的PCI 完全沒有空間放得入標準SIZE ...
bubblestar 發表於 2010-11-21 19:07



    我张AX400P可以放得落呀,部机箱仲好细,只是放左ax400p之后  块笔记本硬盘冇地方放,所以我就将他固定在机箱盖里面,我块底块是17x17cm
作者: bubblestar    時間: 2010-11-21 20:37

回復 20# lttliang


    有無相片可以睇睇你點放。
作者: 雯雯    時間: 2010-11-21 20:41

回復 19# bubblestar

之前在網上見過, 你可以search一下. 它是1個90度轉彎頭, 就像USB旋轉接頭那樣, 這樣PCI card便可以跟底板一樣平行而放.
作者: bubblestar    時間: 2010-11-21 20:50

回復 22# 雯雯

雯雯所講的應該就是 PCI riser card 或 PCI riser cable 。

    http://www.mini-itx.com/store/?c=8
作者: 雯雯    時間: 2010-11-21 21:07

回復 23# bubblestar

是的.
作者: lttliang    時間: 2010-11-21 21:25

回復  lttliang


    有無相片可以睇睇你點放。
bubblestar 發表於 2010-11-21 20:37



    我明天影张相传上来
作者: ckleea    時間: 2010-11-21 21:42

我想買的就是用 PCI Riser
作者: bubblestar    時間: 2010-11-21 22:07

角色兄的ASTERISK SERVER,就是用了 PCI Riser, 但因為它的機箱太細,就因為太喜歡細,所以差少少才能放進去,好像我地小時候腳大鞋細一樣,頂腳趾。最後要自行做小手術,把Telephony card 稍稍屈曲,才可安放。所以你買機箱時一定要小心度好足吋。

lttliang 兄也好像曾有類似經驗,最初也因為放不下要換大小小個機箱。
作者: ckleea    時間: 2010-11-22 11:02

我講呢架,做media PC 就唔錯。

http://www.magic-pro.com/product/other/ProMini-Top.htm
作者: lttliang    時間: 2010-11-22 11:30

本帖最後由 lttliang 於 2010-11-22 11:32 編輯
角色兄的ASTERISK SERVER,就是用了 PCI Riser, 但因為它的機箱太細,就因為太喜歡細,所以差少少才能放進 ...
bubblestar 發表於 2010-11-21 22:07



   嘿嘿 ,我冇这个经验,是角色有,我当时话睇中左个一款,角色话应该放唔入,所以我买机箱时,是带左块ax400p去试的  哈哈
作者: lttliang    時間: 2010-11-22 11:48

本帖最後由 lttliang 於 2010-11-22 14:19 編輯

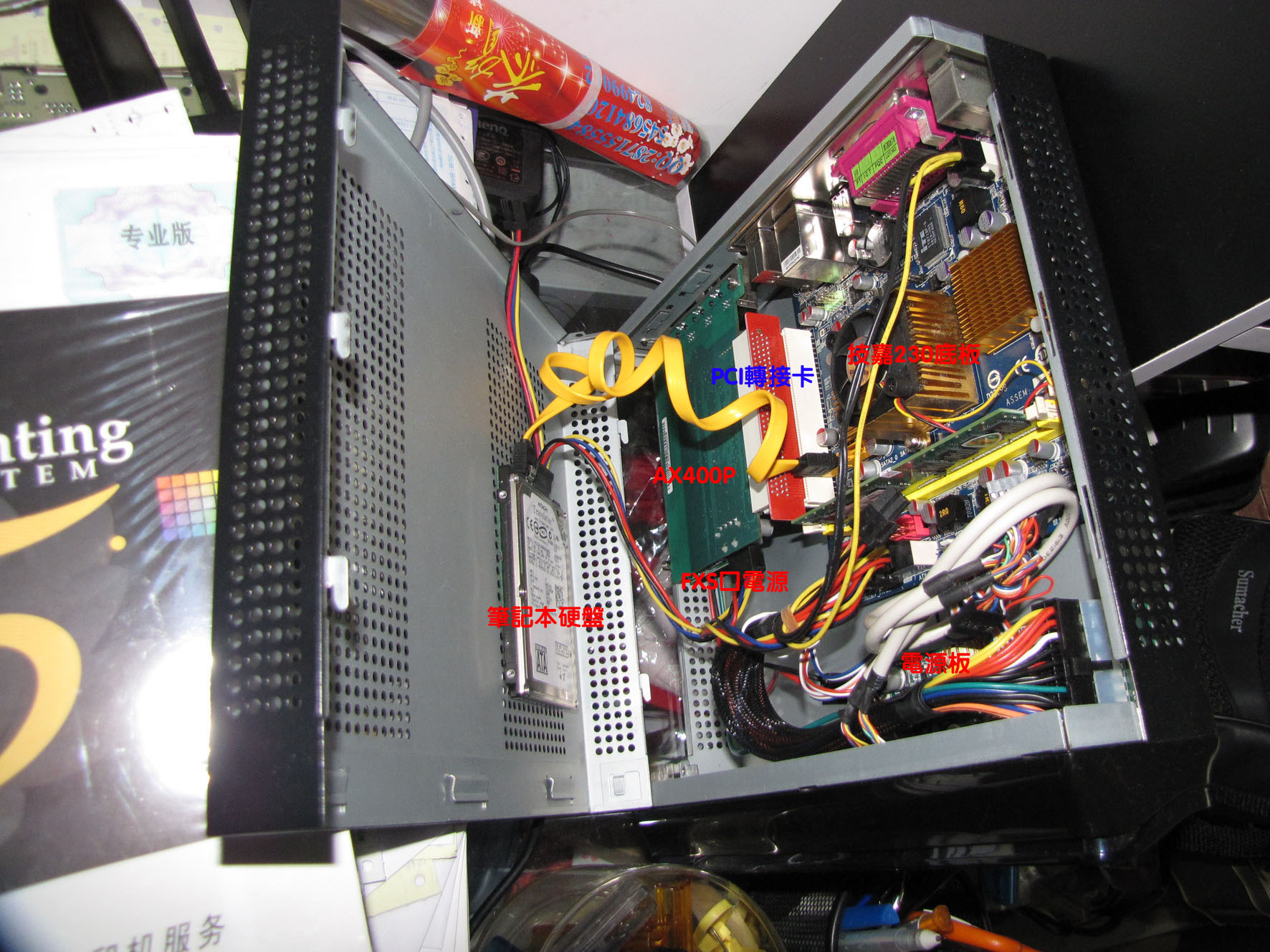

机箱是28x30cm  厚是6.5cm   其实都不算是太细  但是比角色的 要细
可以用转接口插PCI卡的机箱  一般最细就是我这种了,因为我睇左好多款
如果唔用转接口的机箱  基本上只能插个种迷你型的卡
我张ax400p冇做任何手术
这块技嘉230底板,可以支持来电启动功能,就是功耗太大了。。。我依家都丢左系一边  冇去用

圖片附件: IMG_0266.jpg (2010-11-22 14:19, 443.43 KB) / 下載次數 1034
http://telecom-cafe.com/forum/attachment.php?aid=279&k=63225a29bdeb4f4ae85c1f0de931d621&t=1732310190&sid=8PYmge


作者: 角色    時間: 2010-11-22 13:56

太贵了,budget是1500全包!包RAM,包Hard Drive,包Case,包Power Supply。

角色
作者: lttliang    時間: 2010-11-22 14:04

回復  bubblestar

之前在網上見過, 你可以search一下. 它是1個90度轉彎頭, 就像USB旋轉接頭那樣, 這樣PCI ...
雯雯 發表於 2010-11-21 20:41



   90度 转接卡  有左90度与右90度  唔好搞错了  要根据你机箱上面的pci位是在哪边而购买  我的是右90度  pci位在右边
作者: ckleea    時間: 2010-11-22 16:06

机箱是28x30cm  厚是6.5cm   其实都不算是太细  但是比角色的 要细
可以用转接口插PCI卡的机箱  一般最细 ...
lttliang 發表於 2010-11-22 11:48


http://cgi.ebay.com/ws/eBayISAPI ... p;item=130288077018
呢個Size 20cm (w) x 7.8 cm x 24cm,可估TDM400可以裝到。
作者: lttliang    時間: 2010-11-22 18:00

呢個Size 20cm (w) x 7.8 cm x 24cm,可估TDM400可以裝到。
ckleea 發表於 2010-11-22 16:06


可以要用角色讲的  PCI延长线      PCI转接卡在这款机箱中应该冇用
作者: bubblestar    時間: 2010-11-22 18:22

本帖最後由 bubblestar 於 2010-11-22 18:25 編輯

回復 33# ckleea




可能得也說不定,因為在圖中看,發覺這款D525 好像連那一把CPU小風扇也沒有的 (gigibyte 是有的),從高度計,應是可以的,特別是它此款機箱是標榜預留標準PCI SLOT 給用家使用,否則的話,便可以揀另一款更薄的 M350 型號了。

看看放了實物的 M300 ,是不是沒有了小風扇??

http://cgi.ebay.com.hk/Intel-D52 ... hash=item5d2c0f8928

我倒是關心另一樣野是電力 是否真的足夠去長期順利推得起

底板 + CPU + HDD + 4G RAM + 電話母卡 + 4 張 子卡,可能還會有 mini PCIe WiFi + 藍芽 + CF Card module。

另外,因為唔係好熟電力裝置,個規格有提到包括呢兩樣野,咁究竟最大輸出係睇 90W 定係睇 60W

PicoPSU-90: 90W DC-DC Power Supply (內接) 及
60W Switching Universal AC-DC Power Supply (外接)

是否以細者為準。
作者: ckleea    時間: 2010-11-22 18:55

已聯絡supplier問清楚PCI card size,他建議的power supply 是 125W max. 所以是夠力推。
作者: ckleea    時間: 2010-11-22 18:57

如果冇搞錯,而家用的ATOM 330 power supply 是90 W Max. 已經長開咗幾個月。
作者: bubblestar    時間: 2010-11-22 21:10

有一樣要留意,如果打算電話卡使用一兩個FXS口的話,供電方面要預留一條 4 PIN 線俾張卡用。如果全部只是用FXO,就可以不理。

因為我都未用過PICO PSU,不知有幾多種線提供,佈局如何,又是否可以自己加。
作者: ckleea    時間: 2010-11-22 21:22

回復 38# bubblestar

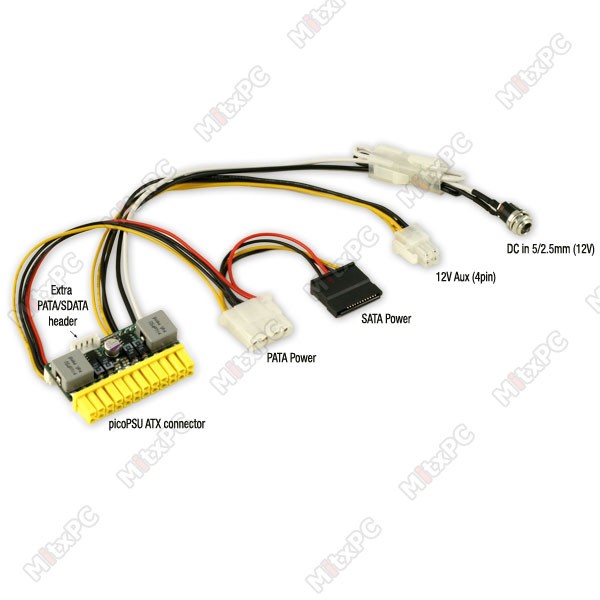

Please see the picture

圖片附件: 226238791_o.jpg (2010-11-22 21:22, 42.73 KB) / 下載次數 887
http://telecom-cafe.com/forum/attachment.php?aid=280&k=9fc93b7e1ccdbf32987c40dfbcba7789&t=1732310190&sid=8PYmge


作者: ckleea    時間: 2010-11-23 13:31

回復 35# bubblestar


我的latest quote 是
M300 + picoPSU 90W + Intel 525 MB + wireless & bluetooth module + PCI riser (NO RAM or HD) = US$219.95 + US$54 for cheaper delivery
All I need to add 2G DDR3 RAM and my working server HD.

價錢ok? 請指孝?
作者: bubblestar    時間: 2010-11-23 15:07

回復 40# ckleea


你呢個價係唔係已經包括埋external 80W AC Adapter 架。

從quotation 睇實在唔錯,因為網站內有一款接近你呢個規格嘅一樣賣緊US$219.95,但只係有 1GB RAM,不包 mini-PCIe。

而如果散買,你個specification 要 US$230.80,相信他們是再給你另外一個折扣價了。  GOOD!

其實在香港與在外地買的價錢實際相差不大,在外國來的只是貴了運費的部份,但香港食水深好多,而且不要忘記,外國版本的規格總比香港版本略為優勝,這是從實用性角度看。例如 M/B 多了個 mini-PCIe slot,港版卻沒有。所以有時不能太直接比較平貴。再者,在香港買PicoPSU 好似仲貴。

頭先在一computer shop見到一部四四方方的ITX Computer for multimedia purpose,一樣無RAM,無HDD,又無PCI,要HK$1,980,再且是雜嘜。相比之下,香港仲貴兼擴充力等於零。

總的而言,我個人覺得你個部價錢OK,淨價只約HK$17XX + 運費。  就算你今天買貴HK$200,但所省下的電費一年可翻本,之後年年有賺(餘)。

買兩部會否再有Discount??
作者: ckleea    時間: 2010-11-23 15:44

應該係,再confirm,然後落單。
作者: king3one    時間: 2010-11-27 03:56

本帖最後由 king3one 於 2010-11-27 03:57 編輯

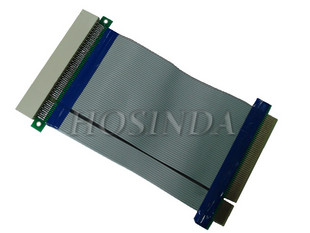

PCI轉接線 線長12CM PCI32位  START FROM ......   RMB26

http://shop59321244.taobao.com/? ... e&queryType=cat


FOR BROS REF.

圖片附件: [PCI轉接線] PCI-CABLE.jpg (2010-11-27 03:55, 14.54 KB) / 下載次數 835
http://telecom-cafe.com/forum/attachment.php?aid=288&k=3db27e4e12454edba8b3b0d0e7dee08d&t=1732310190&sid=8PYmge


作者: ckleea    時間: 2010-11-27 07:52

唔知係唔係感恩節,同seller失咗聯絡,已經兩日冇回覆。
作者: bubblestar    時間: 2010-11-27 09:17

應該係感恩節假期,我諗要到下星期二才可以聯絡得上.
作者: ckleea    時間: 2010-11-28 21:23

如果冇消息,就放棄,轉買magic pro果架,可以放係廳做media PC,舊ATOM 330 繼續做server。
